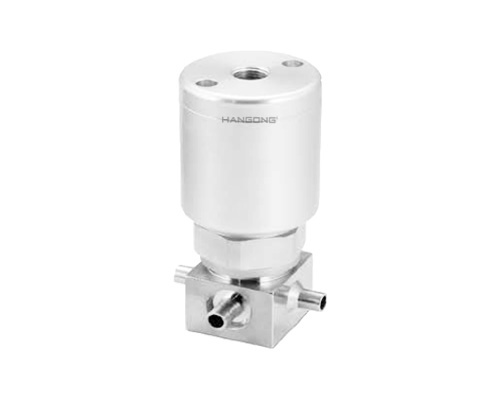

纯金属隔膜阀（GM系列）

HANGONG GM系列纯金属隔膜阀是一款经济型、通用型阀门，对于腐蚀性和非腐蚀性流体的控制都适用，符合大流量的流体隔膜阀的标准。
010-52913381
在线咨询

HANGONG GM系列纯金属隔膜阀是一款经济型、通用型阀门，对于腐蚀性和非腐蚀性流体的控制都适用，符合大流量的流体隔膜阀的标准。

结构包括：316L不锈钢主体，各种阀座材料，Eligiloy合金，隔膜与外表面的金属符合金属密封泄漏的完整性标准。

产品特点

Ø 不锈钢中硫和其他杂志的含量低，保证了材料的可靠性

Ø 在洁净室（Cl. 10）内测试和封装

Ø 真空压力：真空到240bar

Ø 在阀座开启和关闭位置有加固的隔膜设计

Ø 采用激光焊接膜片技术提高可靠性

Ø 打开/关闭视觉指示灯

Ø 独特的高压外侧泄漏测试端口

Ø 所有内壁表面电解抛光处理

测试标准

氦气内侧泄漏率＜1×10-9 mbar.l/sec

氦气外侧泄漏率（最大压力）＜1×10-9 mbar.l/sec

氦气阀座泄漏率（最大压力）＜1×10-9 mbar.l/sec

参数

规格

名称

纯金属隔膜阀

连接形式

外螺纹VCR接头、内螺纹VCR接头、焊接端接、卡套端接

额定压力

3500psi （240bar）

工作温度

-20℃~80℃

口径

卡套：3/8~1/2 in.、10~12mm； 螺纹3/8~1/2in.；VCR：3/8~1/2in.

阀体材质

黄铜、不锈钢（特殊钽铌合金需要订制）

通经

0.32 in.（8mm）

流量系数

CV0.53

1、卡套端接

基本订货号

Order information

进口和出口尺寸

尺寸

H

尺寸，in.

GM4

1/4

62.5

GM6

3/8

62.5

尺寸，mm

GM6M0

6

62.5

GM8M0

8

64.3

2、焊接端接

基本订货号

Order information

进口和出口尺寸

尺寸

H

卡套管承插焊

尺寸，in.

GM4T-SW

1/4

42.5

GM6T-SW

3/8

44.4

卡套管对焊

尺寸，in.

GM6M0

1/4

44.4

GM8M0

3/8

46.0

3、内螺纹VCR接头

基本订货号

Order information

进口和出口尺寸

尺寸

H

尺寸，in.

GM4VCR-F

1/4

70.1

GM6VCR-F

3/8

80.5

4、外螺纹VCR接头

基本订货号

Order information

进口和出口尺寸

尺寸

H

尺寸，in.

GM4VCR-M

1/4

58.4

GM6VCR-M

3/8

69.2
